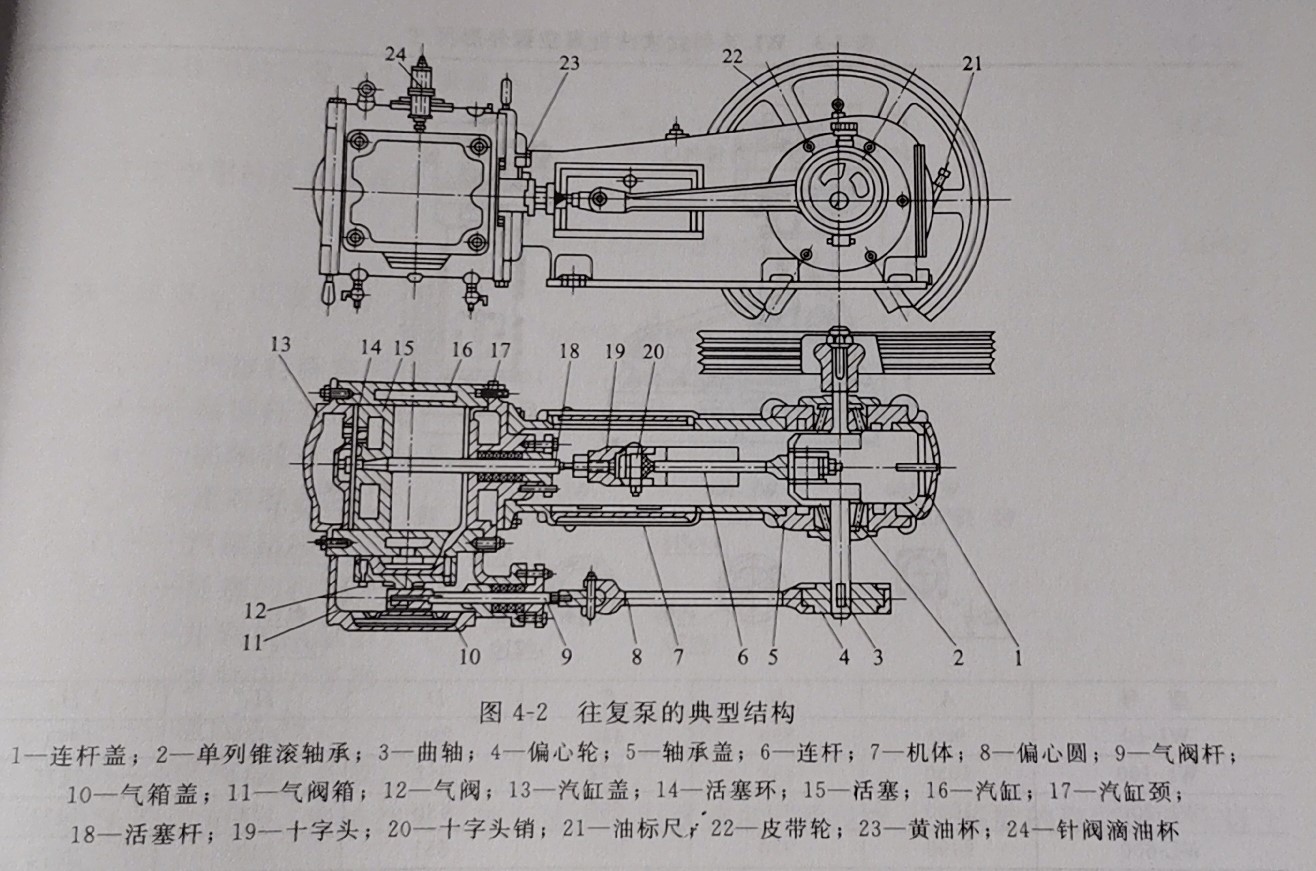

往复真空泵的工作原理如图4-1所示。主要部件是汽缸1及在其中做往复直线运动的活  塞2。活塞的驱动是用曲柄连杆机构3来完成  除上述主要部件外还有排气阀4和吸气阀5。  运转时，在电动机的驱动下，通过曲柄连杆  机构的作用，使汽缸内的活塞做往复运动。当活  塞在汽缸内从左端向右端运动时，由于汽缸的左  腔体积不断增大，汽缸内气体的密度减小，而形  成抽气过程，此时容器中的气体经过吸气阀5进  入泵体左腔，当活塞达到最右位置时，汽缸内就  图4-1往复泵工作原理
完全充满了气体。接着活塞从右端向左端运动，  1—汽缸；2—活塞；3—曲柄连杆机构；
此时吸气阀5关闭。汽缸内的气体随着活塞从右  4—排气阀；5—吸气阀
向左运动而逐渐被压缩，当汽缸内气体的压强达  到或稍大于大气压时，排气阀4被打开，将气体排到大气中，完成一个工作循环。当活塞再  左向右运动时，又吸进一部分气体，重复前面一循环，如此反复下去直到被抽容器内达到某  稳定的平衡压力为止
