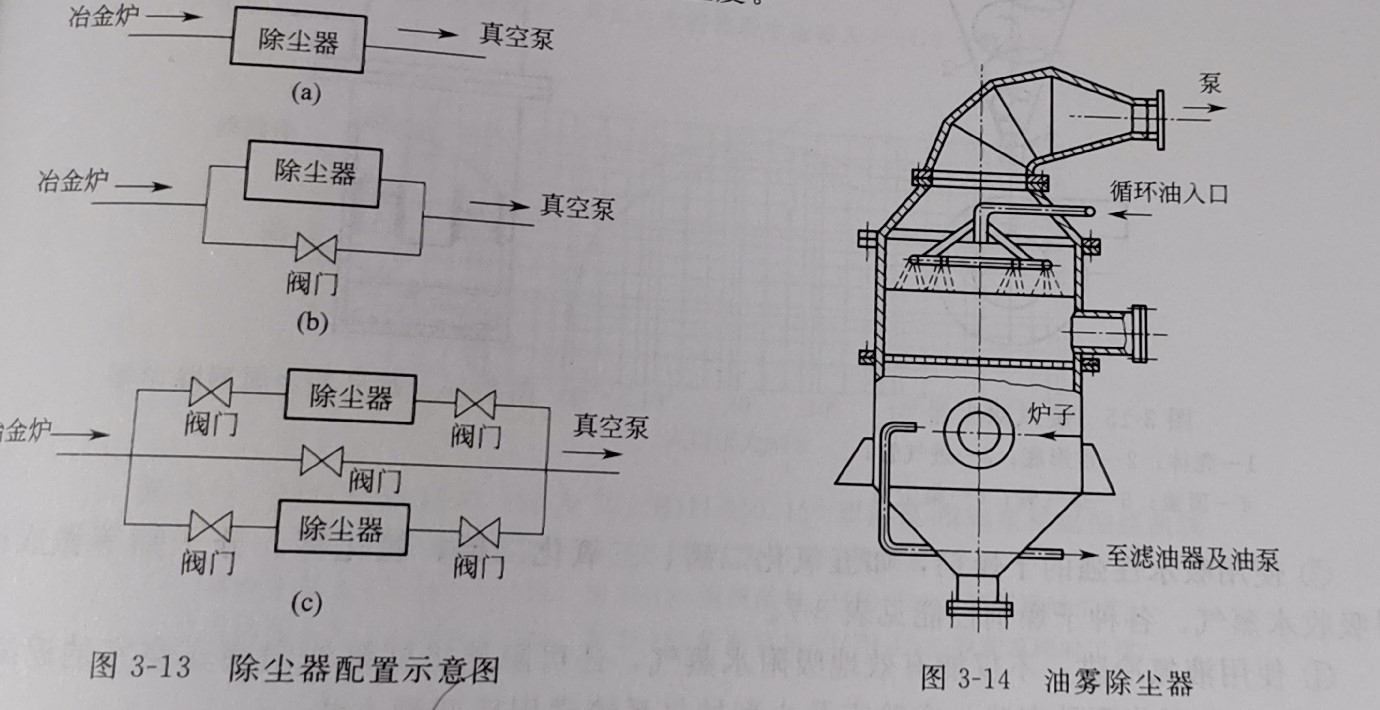

3.3.2除尘器  往复泵、油封机械泵不适于抽含有灰尘的气体。灰尘能污染油并且磨损泵腔内表面产生  漏气，使极限真空下降。防止灰尘的办法是装置除尘器。在真空冶金炉上常用的除尘器配置  方法如图3-13所示。图3-13(a)所示方案适用于始终都需要保护机械泵的真空装置中；图  3-13(b)所示方案适用于在冶炼过程中某一阶段要求对真空泵进行保护的情况；图3-13(c)  所示方案适用于连续、半连续生产的真空装置中  除尘器能保护机械泵，但严重地降低了泵的有效抽速，增加了设备投资，给真空泵维修运转带  来不便。

除尘器有两种常用结构，即精除尘器(油雾、油膜除尘器)和粗除尘器(旋风除尘器、  金属网除尘器)。  (1)精除尘器的结构原理  精除尘器结构原理如图3-14所示。在圆柱形筒体中设置多层带孔金属隔板，板上放置  陶瓷环(或金属环),筒体上部有洒油环形喷头(用循环油泵供油),气流通过时，灰尘被黏  附在油膜上。这种装置兼有机械阻挡(金属隔板、陶瓷环)、油膜黏附及油雾过滤三种除尘  方式，既有良好的附尘效果，又能降低气体温度。

(2)旋风除尘器的结构  旋风除尘器的结构如图3-15所示。含有灰尘的气体，以较高的速度从切线方向由进气  管3进入除尘器，大部分气体在外壳与中央排气管之间绕轴做自上而下的旋转运动。小部分  向上运动遇顶盖4后返回到大部分气体中。由于离心力的作用，气流中灰尘被抛向外壁最后  落到底部集尘室里，旋转气流中较干净的气体随着锥形底部的收缩而转向中心，最后受下部  阻挡而返回，形成一股上升的旋流，经上面出口排出。  (3)金属网钢屑片除尘器  这种除尘器的结构简单，是由金属丝网袋上金属切削屑而构成的。使用时放在真空室出  口管道中，能方便地推进或取出，通常长度为20~60cm。此除尘器除尘原理主要靠金属屑  的机械阻挡作用，能有效除去较大颗粒的灰尘，此外还有一定的降温作用。经常用来作为钢  水真空处理的第一级除尘器。  (4)改良型金属网除尘器  改良型金属网除尘器的结构示意如图3-16所示，在底部正对气流方向的储油器中装一些  泵油，气流中夹杂的大部分灰尘微粒能被油面黏附，没有被黏附的灰尘，再经金属网过滤掉。  (5)防止水蒸气对机械泵的污染  油封机械泵不适于排除含有大量水蒸气的气体。水蒸气在压缩过程中会凝结成水滴，并  与泵油混合形成悬浮液，不仅会使真空度下降，也能使泵腔与转子生锈，破坏密封面。防止  的措施有  ①使用带有气镇装置的油封机械泵，当泵温为70~80℃时，可允许抽除含有水蒸气分  压为1×103~4×103Pa的气体。  ②装油分离器、离心式分离器或油水分离器，将混有水的机械泵油进行处理，处理过  的油再流入泵中使用。

③使用吸水性强的干燥剂，如五氧化二磷、三氧化二铝、氯化钙、分子筛等做成捕集  阱吸收水蒸气。各种干燥剂性能见表3-7。  ④使用液氮冷阱，不仅能有效地吸附水蒸气，还可阻挡机械泵油向高真空室的返流。  工业上常用前两种方法，实验室及小型抽气系统常用后两种方法。
